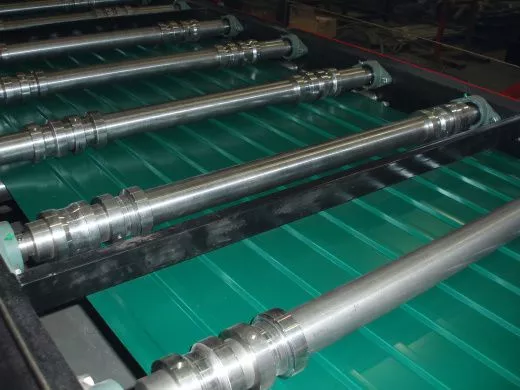

Линия для производства профнастила С-10

Цену уточняйте у менеджера
Поторговаться

Линия для производства профнастила С-10

Рейтинг:

Купить в кредит Лизинг
Есть вопросы
по этому товару?
  • Описание
  • Характеристики
  • Сопутствующие товары
  • Доставка
  • Дополнительно
  • Отзывы

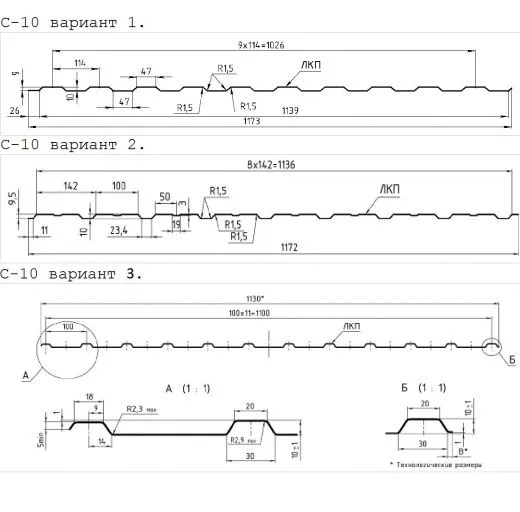

Автоматизированная линия позволяет методом холодной прокатки формировать профнастил по ГОСТ 24045-94 из тонколистовой рулонной стали или стали с полимерным покрытием.

Применяемый металл:
Прокат тонколистовой рулонный оцинкованный и с декоративно-защитным лакокрасочным покрытием по ГОСТ 30264-94 сталь 08кп по ГОСТ 9045-80.


Параметры обрабатываемого материала:

- ширина, не более – 1250 +5мм

- толщина – 0,37 мм….0,7 мм

Технические характеристики линии:

Режим работыАвтоматический/полуавтоматический
Установленная мощность, не более, кВт10,5 – 11,5
Производительность, м.п./мин.30
Обслуживающий персонал1-2 человека (в зависимости от режима работы)
Габаритны (ДхШхВ), мм 18500х2300х1850
Масса, кгне более 7 500

Комплектация и характеристики узлов:

1. Разматыватель рулонного металла (варианты):

А) КР-7,5 консольный разматыватель грузоподъемностью 7,5т, с механическим (ручным) разжимом лап.

Б) КР-10 консольный разматыватель грузоподъемностью 10т, с механическим (ручным) разжимом лап.

В) КРГ-10 консольный разматыватель грузоподъемностью 10т, с гидравлическим разжимом лап

Параметр
Значение
МодельРазматыватель рулонного металла КР7,5
ТипКонсольный
Режим работыАвтоматический, ручной, реверс
Производительность (не более), м.п./мин25 м.п./мин. (скорость подачи регулируется автоматикой)
Установленная мощность, кВт3
Грузоподъемность, кг7500
Внутренний диаметр рулона, мм500-600
Механизм разжима/зажимаРучной (рукояткой)
Габаритны (ДхШхВ), мм 1150х2300х1600
Масса, кг1100

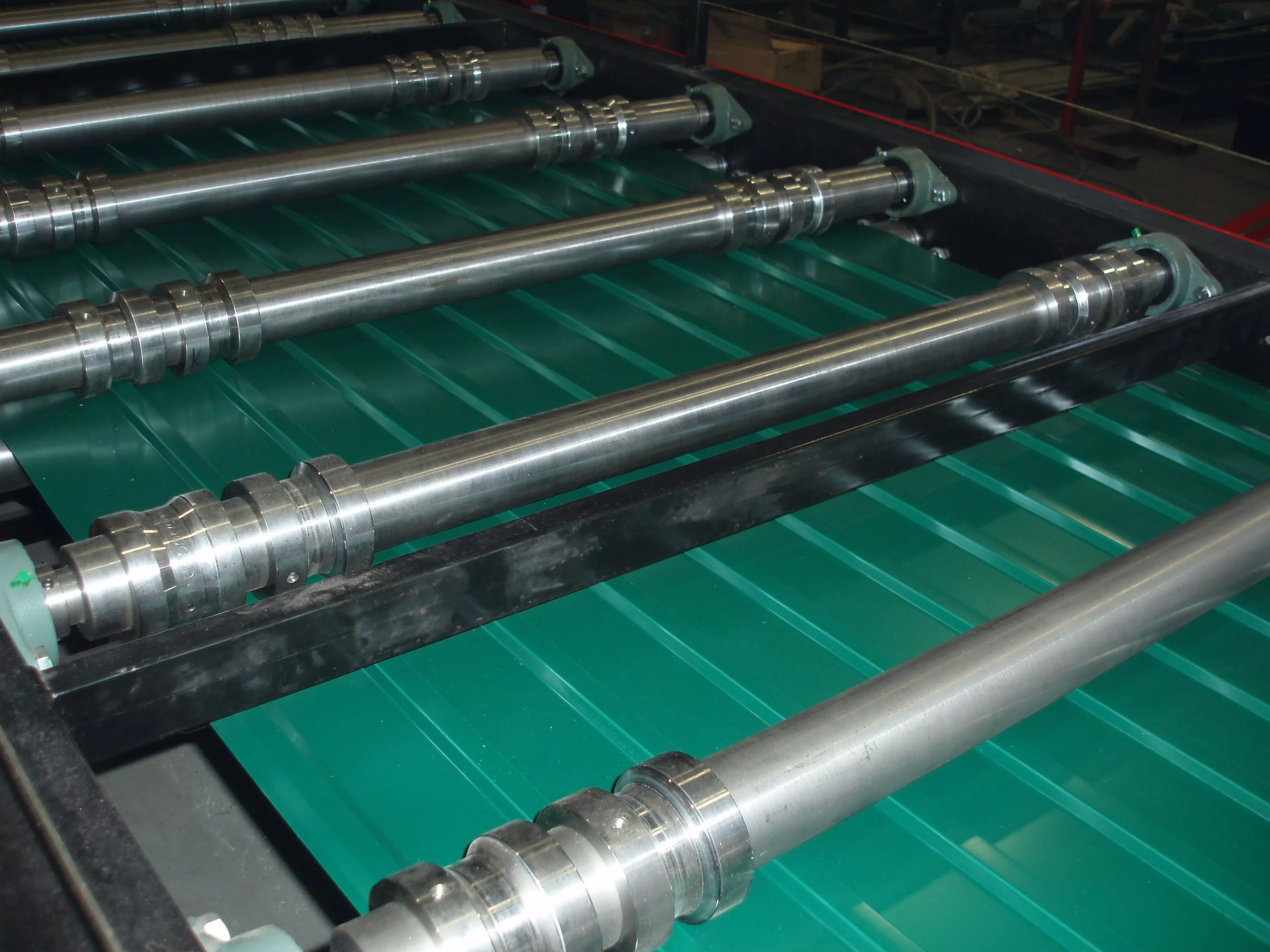

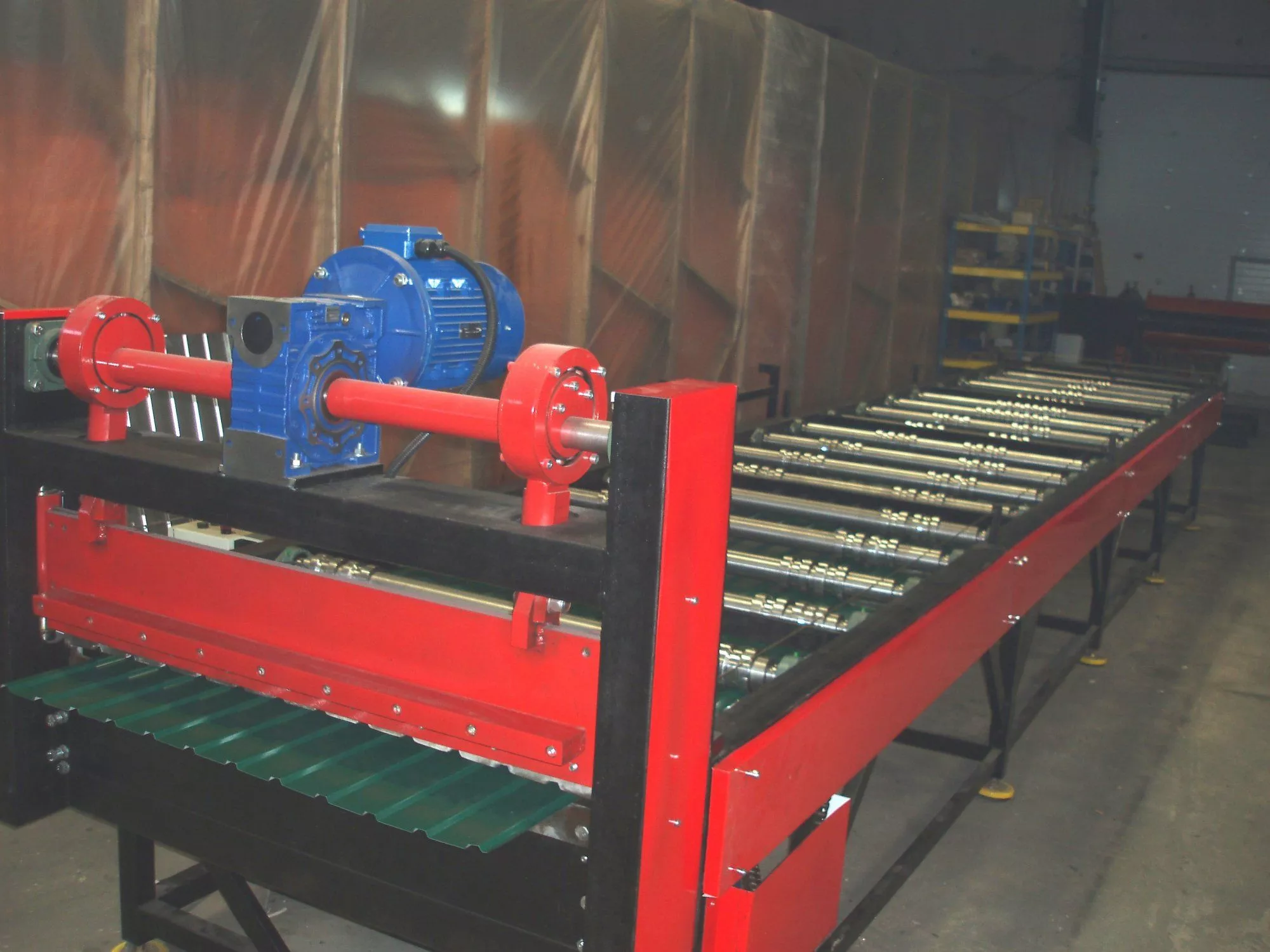

2. Прокатный стан

ПараметрЗначение
Количество клетей13/15/18
Производительность, м.п./мин30
Установленная мощность, кВт3
Диаметр валов, мм90
Материал роликовсталь 40Х/сталь 45 (с термообработкой - опция)
Нож роликовый поперечныйМеханический, электромеханический (опция)
Защитные кожухиЗащита от попадания посторонних предметов и пыли в прокатный механизм
Габаритны (ДхШхВ), мм 7000х1600х1200
Масса, кг5000

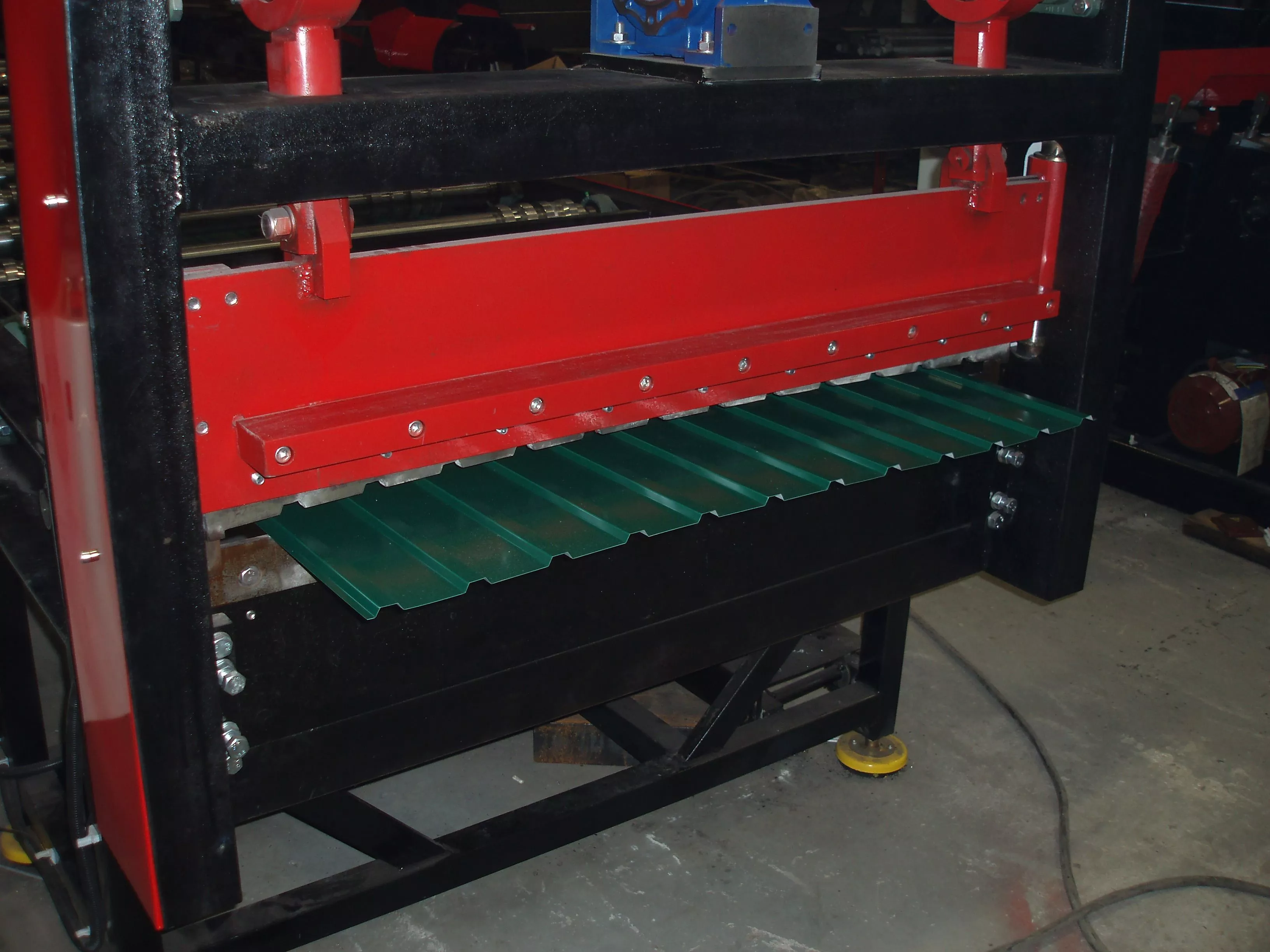

3. Гильотина

ПараметрЗначение
Толщина металла, мм0,35 - 0,7
Частота реза, сек.2
Установленная мощность, кВт3,2
Габаритны (ДхШхВ), мм400х1850х1850
Масса, кг400

4. Стол приёмный (варианты):

А) Стол транспортно-приемный 6м (штабелёр)

ПараметрЗначение
Длина изделия, мм1000 - 6000
Грузоподъёмность платформы, кг2500
Направления выката платформывперёд/вбок (опция)
Дополнительные рельсы, мм2000/6000
Установленная мощность, кВт1,5
Габаритны (ДхШхВ), мм 6300х1600х1300
Масса, кг900


Б) Рольганг 6м.


5. Система автоматического управления (САУ)

ПараметрЗначение
Элементная базаOmron (Япония)
Управляемые параметры
• скорость проката,
• количество-длина изделий (20 позиций);
• регулировка пауз технологического цикла;
• производственное задание, возможность масштабирования импульсного счѐтчика длины
Интерфейсрусскоязычный, интуитивно понятный
Индикацияосновные технологические параметры, оповещение об аварийных ситуациях и ошибках

Примечания:

  1. • Оборудование грунтовано и покрашено полуматовой краской машиностроительного назначения в черный и красный (кожухи и движущиеся части) цвета.
  2. • Примененные мотор-редуктора SITI (Италия) (либо аналог), поставляются маслонаполненными.
  3. • Цепные передачи закрыты защитными кожухами.
  4. • Во всех агрегатах предусмотрено заземление.
  5. • Все сварочные швы выполнены в соответствии с ГОСТ 14771-76. (общие требования к сварке продукции машиностроительного назначения)
  6. • На пульте оператора предусмотрена кнопка экстренной остановки «STOP». По периметру агрегата натянут трос, связанный с кнопкой «STOP» и отключающий всю линию.
  7. • Система управления смонтирована в электрошкафе со степенью защиты IP-54. Частотные преобразователи имеют принудительное воздушное охлаждение.
Наименование свойства Значение
Макс. толщина стального листа (мм.) 0.7
Рабочая скорость (м/мин) 30
Требуемое напряжение (В) 380
Тип привода Электромеханический
Мощность (кВт.) 11.5
Масса (кг.) 7500
Страна-производитель Россия
Габариты Д*Ш*В (мм) 18500х2300х1850
Продажа профессионального оборудования и инструментов от ведущих производителей исполняется компанией БерТэк в городе Москва. Если вам нужен такой инструмент, как линия для производства профнастила С-10, то вы можете найти его у нас в продаже. Цена, которую вы обнаружите у нас, позволит сэкономить значительную часть ваших денег. Все наши инструменты обладают рядом важных преимуществ технического характера, главное – надежностью и долговечностью. Купить необходимое оборудование вы можете, сделав заказ на нашем сайте или воспользовавшись номером телефона.
Линия для производства профнастила С-10 обладает прочной, сварной конструкцией из стали. Среди дополнительных функций есть удлиненный уголковый упор с Т-образной гайкой. Если вам нужно выбрать профилирующие линии и станки, то наша компания может предложить вам отличный вариант для покупки. Помимо этого, мы предлагаем свои клиентам оборудование для производства профнастила, которые сослужат вам отличную службу. Линии для производства профнастила С10, которые вы найдете в каталоге нашей компании, более чем известны на мировом рынке. У нас вы столкнетесь с хорошими ценами на товар, которые приятно порадуют вас.
